吊环螺钉
来源： 发布时间：2020-9-16 22:20:27 阅读次
M8-M64采用合金钢模锻而成，M72-M100采用合金钢焊接而成。
最大试验载荷为额定载荷的2倍，最小破断载荷为额定载荷的4倍。
外形尺寸及检测要求按照ISO3266-1984和GB825-88的规定执行。

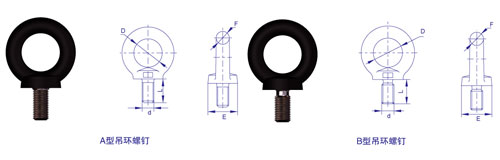

| 产品型号 A B | 额定载荷 | d | L | D | E | F | 自 重 |
| M8 | 0.16 | M8 | 16 | 20 | 21 | 9 | 0.04 |
| M10 | 0.25 | M10 | 20 | 24 | 25 | 11 | 0.08 |
| M12 | 0.4 | M12 | 22 | 28 | 29 | 13 | 0.13 |
| M16 | 0.63 | M16 | 28 | 34 | 35 | 15 | 0.23 |
| M20 | 1 | M20 | 35 | 40 | 41 | 17 | 0.39 |
| M24 | 1.6 | M24 | 40 | 48 | 49 | 21 | 0.71 |
| M30 | 2.5 | M30 | 45 | 56 | 57 | 25 | 1.21 |
| M36 | 4 | M36 | 55 | 67 | 69 | 30 | 2 |
| M42 | 6.3 | M42 | 65 | 80 | 82 | 34 | 3.07 |
| M48 | 8 | M48 | 70 | 95 | 97 | 40 | 4.95 |
| M56 | 10 | M56 | 80 | 112 | 114 | 44 | 7.16 |
| M64 | 16 | M64 | 90 | 125 | 128 | 51 | 10.38 |
| M72×6 | 20 | M72 | 100 | 140 | 143 | 63 | 17.76 |
| M80×6 | 25 | M80 | 115 | 160 | 163 | 71 | 25.89 |
| M100×6 | 40 | M100 | 140 | 200 | 204 | 79 | 40.27 |
