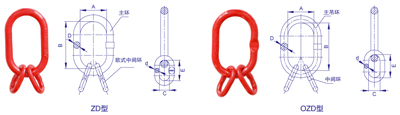

G80组合吊环(主吊环焊接)
来源： 发布时间：2020-9-16 22:21:52 阅读次
参照标准DIN5688部分3-86。
计算方法参照标准ISO4778-1981，英国物理实验室导出公式。
| 产品型号 | 额定载荷 | 主吊环额载 | 中间环额载 |
主吊环尺寸 AxBxD |
中间环尺寸 CxExd |
自 重 | |
| 组 合 吊 环 | 欧式组合吊环 | ||||||
| ZDH6 | OZDH6 | 2.4 | 3.15 | 3.15 | 75x135x18 | 25x55x13 | 1.16 |
| ZDH8 | OZDH8 | 4.3 | 5 | 4.5 | 90x160x22 | 35x70x16 | 2.22 |
| ZDH10 | OZDH10 | 6.7 | 8 | 5 | 100x180x25 | 40x85x18 | 3.37 |
| ZDH13 | OZDH13 | 10.5 | 11.2 | 12.5 | 110x200x32 | 50x115x25 | 6.07 |
| ZDH16 | OZDH16 | 16.75 | 16.75 | 15.75 | 140x260x35 | 65x140x30 | 10.00 |
| ZDH18 | OZDH18 | 21 | 22 | 20 | 180x340x45 | 70x150x32 | 18.92 |
| ZDH20 | OZDH20 | 26 | 30 | 20 | 190x350x50 | 70x150x32 | 23.40 |
| ZDH22 | OZDH22 | 31.5 | 31.5 | 25 | 190x350x50 | 75x170x35 | 25.94 |
