G80欧式组合环(主吊环锻造)
来源： 发布时间：2020-9-16 22:24:40 阅读次
参考标准DIN5688部分3-86。
材质采用优质合金结构钢。
欧式组合吊环采用锻焊结合方法制造而成。
整体经特殊热处理。
产品进行无损探伤检测。

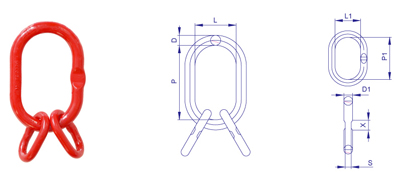

| 产品型号 | 额定载荷 | 适用规格 | 自 重 | ||||||
| D | P | L | D1 | P1 | L1 | SxX | |||
| ACH6 | 2.36 | 19 | 135 | 75 | 13 | 60 | 38 | 8x25 | 1.315 |
| ACH7 | 3.15 | 19 | 135 | 75 | 13 | 60 | 38 | 8x25 | 1.315 |
| ACH8 | 4.25 | 23 | 160 | 90 | 16 | 70 | 34 | 8x25 | 2.32 |
| ACH10 | 6.7 | 27 | 180 | 100 | 18 | 85 | 40 | 11.5x35 | 3.52 |
| ACH13 | 11.2 | 33 | 200 | 110 | 23 | 115 | 50 | 14x35 | 6.26 |
| ACH16 | 17 | 36 | 260 | 140 | 27 | 140 | 65 | 18x46 | 9.56 |
| ACH18 | 21.2 | 45 | 340 | 180 | 33 | 150 | 70 | -- | 18.92 |
| ACH20 | 26.5 | 50 | 350 | 190 | 33 | 150 | 70 | -- | 22.65 |
| ACH22 | 31.5 | 50 | 350 | 190 | 36 | 170 | 75 | -- | 25.19 |
| ACH26 | 45 | 60 | 400 | 200 | 40 | 170 | 80 | -- | 36.01 |
| ACH32 | 67 | 70 | 460 | 250 | 50 | 200 | 100 | -- | 64.4 |
