G63组合环(主吊环锻造)
来源: 发布时间:2020-9-16 22:25:58 阅读次
材质采用优质合金结构钢。
欧式组合吊环采用锻焊结合方法制造而成。
锻件经热处理。
产品进行无损探伤检测。

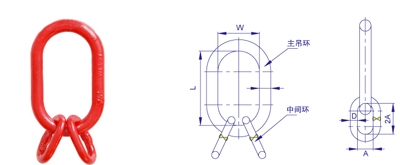

产品型号 | 额定载荷 | 主吊环额载 | 中间环额载 | 主 吊 环 尺 寸 | 中间环尺寸 | 自 重 | |||
d | W | L | D | A | |||||
ZDH0.5 | 0.5 | 0.5 | 0.36 | 12 | 50 | 100 | 8 | 20 | 0.36 |
ZDH1 | 1 | 1 | 0.75 | 14 | 65 | 130 | 10 | 25 | 0.66 |
ZDH2 | 2 | 2 | 1.4 | 16 | 65 | 130 | 12 | 25 | 0.91 |
ZDH3 | 3 | 3 | 2.2 | 20 | 80 | 150 | 14 | 30 | 1.6 |
ZDH5 | 5 | 5 | 3.5 | 24 | 90 | 160 | 18 | 40 | 2.77 |
ZDH8 | 8 | 8 | 6.4 | 28 | 100 | 190 | 22 | 40 | 4.45 |
ZDH10 | 10 | 10 | 7.0 | 32 | 110 | 200 | 26 | 50 | 6.75 |
ZDH12 | 12 | 12 | 8.4 | 34 | 120 | 230 | 28 | 50 | 8.31 |
ZDH16 | 16 | 16 | 11.2 | 38 | 135 | 250 | 30 | 60 | 11.38 |
ZDH20 | 20 | 20 | 14.0 | 42 | 140 | 270 | 35 | 70 | 16.04 |
ZDH25 | 25 | 25 | 17.5 | 46 | 160 | 310 | 38 | 70 | 20.85 |
ZDH30 | 30 | 30 | 21.0 | 52 | 180 | 330 | 42 | 80 | 28.94 |
ZDH40 | 40 | 40 | 28.0 | 56 | 180 | 330 | 45 | 80 | 33.92 |
ZDH50 | 50 | 50 | 35.0 | 62 | 210 | 410 | 50 | 100 | 50.41 |
ZDH63 | 63 | 63 | 44.0 | 68 | 210 | 410 | 55 | 100 | 61.87 |
ZDH80 | 80 | 80 | 56.0 | 76 | 240 | 410 | 65 | 130 | 92.82 |
ZDH100 | 100 | 100 | 70.0 | 84 | 240 | 460 | 70 | 130 | 117.1 |
ZDH120 | 120 | 120 | 85.0 | 90 | 254 | 508 | 75 | 140 | 145.5 |
