G63链条卸扣
来源： 发布时间：2020-9-16 22:28:36 阅读次
链条卸扣本体采用优质合金结构钢整体模锻成形。
额定载荷：1.5t～31.5t。
最大试验载荷为额定工作载荷的2倍，最小破断载荷为额定工作载荷的4倍。
锻件经热处理。
链条卸扣上有额定工作载荷标识。
与链条配套使用，连接方便、快捷、可靠。

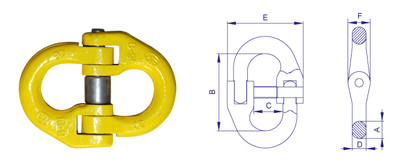

| 产品型号 | 适用链条直径 | A | B | C | D | E | F | 自重 |
| HDH6 | 6 | 9 | 48 | 21 | 7 | 50 | 10 | 0.09 |
| HDH8 | 8 | 11 | 58 | 21 | 9 | 54 | 13 | 0.17 |
| HDH10 | 10 | 14 | 74 | 27 | 12 | 68 | 17 | 0.41 |
| HDH12 | 12 | 17.5 | 94 | 37 | 13.5 | 88 | 20 | 0.67 |
| HDH14 | 14 | 20 | 106 | 41 | 16 | 98 | 24 | 1.13 |
| HDH16 | 16 | 23 | 114 | 45 | 18 | 110 | 27 | 1.61 |
| HDH18 | 18 | 25 | 124 | 48 | 20 | 120 | 31 | 2.06 |
| HDH20 | 20 | 28 | 131 | 50 | 23 | 130 | 34 | 2.73 |
| HDH22 | 22 | 30 | 138 | 53 | 25 | 140 | 38 | 3.63 |
| HDH24 | 24 | 33 | 150 | 59 | 27 | 152 | 42 | 4.73 |
| HDH26 | 26 | 37 | 166 | 63 | 30 | 164 | 45 | 5.93 |
| HDH30 | 30 | 40 | 180 | 65 | 33 | 170 | 50 | 7.14 |
| HDH34 | 34 | 42 | 198 | 73 | 34 | 200 | 62 | 10.4 |
