索具配件

重型套环

来源: 发布时间:2020-9-17 0:04:47 阅读

与压制钢丝绳配套,保护钢丝绳。
按钢丝绳直径Φ8~Φ60。
试验载荷为相适应钢丝绳索具载荷的2倍。
使用要求与注意事项请参考GB/75974.2-2006规定。

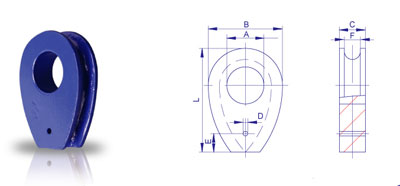

产品型号 F C A B L D E 自 重
8 8.6 14 20 40 56 5 12 0.08
10 10.8 17 25 50 70 5 12 0.17
12 13 21 30 60 84 5 15 0.32
14 15.1 24 35 70 98 5 20 0.50
16 17.2 28 40 80 112 5 20 0.78
18 19.4 31 45 90 126 5 20 1.14
20 21.5 35 50 100 140 10 30 1.41
22 24 38 55 110 154 10 30 1.96
24 26 42 60 120 168 10 30 2.41
26 28 45 65 130 182 10 30 3.46
28 30.1 49 70 140 196 10 30 4.30
32 34.4 56 80 160 224 10 30 6.46
36 39 63 90 180 252 10 30 9.77
40 43 70 100 200 280 10 30 12.94
44 47.3 77 110 220 308 15 45 17.02
48 51.6 84 120 240 336 15 45 22.75
52 56 91 130 260 364 15 45 28.41
56 60.2 98 140 280 392 15 45 35.56
60 64.5 105 150 300 420 15 45 48.35
