钩式索具（自由组合型 单腿/双腿）

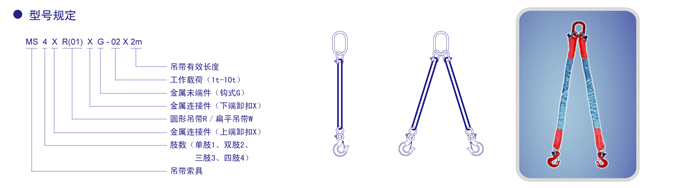

MS1XR01XG 单腿吊带成套索具

产品型号	额定载荷	主吊环	卸 扣 （上、下）	吊装带	货 钩
					级别	载荷
MS1XR01XG-01	1000	CH1	S-BW1-3/8	R01-01	（美）S6	1
MS1XR01XG-02	2000	CH2	S-BW2-1/2	R01-02	（美）S6	2
MS1XR01XG-03	3000	CH3	S-BW3.25-5/8	R01-03	（美）S6	3
MS1XR01XG-04	4000	CH5	S-BW4.75-3/4	R01-04	（美）S6	5
MS1XR01XG-05	5000	CH5	S-BW6.5-7/8	R01-05	（美）S6	5
MS1XR01XG-06	6000	CH6	S-BW6.5-7/8	R01-06	（美）S6	7.5
MS1XR01XG-08	8000	CH8	S-BW8.5-1	R01-08	（美）S6	7.5
MS1XR01XG-10	10000	CH10	S-BW12-1 1/4	R01-10	（美）S6	10

注：金属末端件除配吊钩外,还可配以同等吨位的卸扣、吊钳等配件。

MS2XR01XG 双腿吊带成套索具

产品型号	额定载荷 （kg）	主吊环	卸 扣 （上、下）	吊装带	货 钩
					级别	载荷
MS2XR01XG-01	1000	CH1	S-BW1-3/8	R01-01	（美）S6	1
MS2XR01XG-02	2000	CH2	S-BW2-1/2	R01-02	（美）S6	2
MS2XR01XG-03	3000	CH3	S-BW3.25-5/8	R01-03	（美）S6	3
MS2XR01XG-04	4000	CH5	S-BW3.25-5/8	R01-03	（美）S6	3
MS2XR01XG-05	5000	CH5	S-BW4.75-3/4	R01-04	（美）S6	5
MS2XR01XG-06	6000	CH6	S-BW6.5-7/8	R01-05	（美）S6	5
MS2XR01XG-08	8000	CH8	S-BW6.5-7/8	R01-06	（美）S6	7.5
MS2XR01XG-10	10000	CH10	S-BW8.5-1	R01-08	（美）S6	7.5

注：金属末端件除配吊钩外,还可配以同等吨位的卸扣、吊钳等配件。

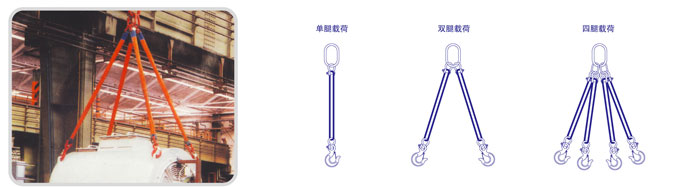

成套索具由主吊环、连接卸扣、吊装带、金属末端件组成。根据不同的吊装要求，成套索具可分为：单腿吊带索具、双腿吊带索具、三腿吊带索具、四腿吊带索具。

0 º 角	45 º 角	60 º 角	45 º 角	60 º 角
1.0	1.4	1.0	2.1	1.5
500	700	500	1050	750
1000	1400	1000	2100	1500
2000	2800	2000	4200	3000
3000	4200	3000	6300	4500
4000	5600	4000	8400	6000
5000	7000	5000	10500	7500
6000	8400	6000	12600	9000
8000	11200	8000	16800	12000
10000	14000	10000	21000	15000
12000	16800	12000	25200	18000
15000	21000	15000	31500	22500
20000	28000	20000	42000	30000
25000	35000	25000	52500	37500
30000	42000	30000	63000	45000

注：金属末端件除配吊钩外,还可配以同等吨位的卸扣、吊钳等配件。

1、主吊环包括长吊环、圆吊环、组合环等。
2、连接卸扣包括弓形卸扣、链条卸扣等。
3、吊装带包括扁平带和圆形带。
4、金属末端件包括吊钩和其它金属件。
5、本吊带成套索具可根据客户要求自由组合，三腿索具包含四腿索具中。
6、在使用过程中注意夹角与吨位的关系。
7、标准安全系数4：1另可生产5：1、6：1。
