钢丝绳楔形接头
来源： 发布时间：2020-9-17 0:04:09 阅读次
起固定和连接钢丝绳的作用。
适用绳径：Φ6-Φ52mm。
试验载荷为相适应钢丝绳额定载荷的2倍，破断载荷为钢丝绳额定载荷的4倍。
使用要求与注意事项请参考GB5973-2006规定。
适用与钢丝绳强度级别为1670MPa。

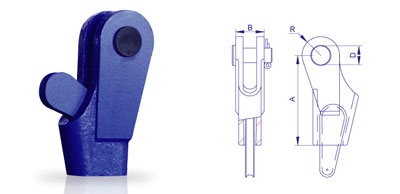

| 产品型号 | 额定载荷 | A | B | D | R | 开口销 | 自 重 |
| 6 | 10 | 90 | 29 | 16 | 16 | 4x24 | 0.56 |
| 8 | 10 | 100 | 31 | 18 | 25 | 4x26 | 0.77 |
| 10 | 15 | 120 | 38 | 20 | 25 | 5x30 | 1.01 |
| 12 | 20 | 155 | 44 | 25 | 30 | 5x35 | 1.70 |
| 14 | 25 | 185 | 51 | 30 | 35 | 6.3x45 | 2.34 |
| 16 | 30 | 195 | 60 | 34 | 42 | 6.3x50 | 3.27 |
| 18 | 35 | 195 | 64 | 36 | 44 | 6.3x50 | 4.00 |
| 20 | 50 | 220 | 72 | 38 | 50 | 6.3x50 | 5.45 |
| 22 | 55 | 240 | 76 | 40 | 52 | 6.3x55 | 6.37 |
| 24 | 65 | 260 | 83 | 50 | 60 | 6.3x65 | 8.32 |
| 26 | 75 | 280 | 92 | 55 | 65 | 8x75 | 10.16 |
| 28 | 95 | 305 | 94 | 55 | 70 | 8x75 | 13.94 |
| 32 | 120 | 360 | 110 | 65 | 77 | 8x90 | 17.94 |
| 36 | 155 | 390 | 122 | 70 | 85 | 8x95 | 23.03 |
| 40 | 200 | 470 | 145 | 75 | 90 | 8x100 | 32.35 |
| 42 | 220 | 480 | 160 | 82 | 96 | 10x100 | 76.00 |
| 44 | 240 | 520 | 164 | 85 | 105 | 10x100 | 85.50 |
| 48 | 280 | 530 | 174 | 90 | 110 | 10x100 | 95.00 |
| 52 | 320 | 570 | 184 | 90 | 110 | 10x100 | 128.00 |
