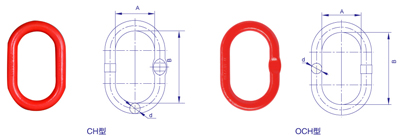

G80主吊环(焊接)
来源： 发布时间：2020-9-16 22:23:19 阅读次
参照标准DIN5688部分3-86。
计算方法参照标准ISO4778-1981，英国物理实验室导出公式。
| 产品型号 | 额 定 载 荷 | 试 验 力 | 最小破断力 | D | B | A | 自 重 | |
| 长 吊 环 | 欧式长吊环 | |||||||
| CH13 | OCH13 | 1.4 | 35 | 56 | 13 | 110 | 60 | 0.34 |
| CH16 | OCH16 | 2 | 50 | 80 | 16 | 110 | 60 | 0.53 |
| CH18 | OCH18 | 3.15 | 80 | 125 | 18 | 135 | 75 | 0.8 |
| CH22 | OCH22 | 5 | 125 | 200 | 22 | 160 | 90 | 1.5 |
| CH25 | OCH25 | 7.8 | 200 | 315 | 25 | 180 | 100 | 2.3 |
| CH32 | OCH32 | 11.25 | 280 | 450 | 32 | 200 | 110 | 3.9 |
| CH35 | OCH35 | 16.75 | 425 | 670 | 35 | 260 | 140 | 6.35 |
| CH40 | OCH40 | 17.75 | 450 | 710 | 40 | 300 | 160 | 9 |
| CH45 | OCH45 | 22 | 550 | 880 | 45 | 340 | 180 | 12.8 |
| CH50 | OCH50 | 31.5 | 787.5 | 1260 | 50 | 350 | 190 | 17.2 |
